巡津街小人桥重建项目

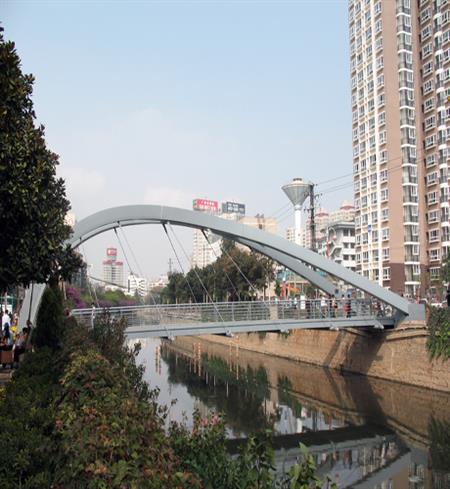

发布者： 发布时间：2017-10-02本桥采用鱼腹式拱跨越盘龙江，桥梁拱肋设置为“人”字形，拱肋与桥面系间设置斜吊杆，使桥梁在立面和横断面视觉上都成“人”字形，打造小“人”桥独特的风景，突出跨盘龙江小“人”桥的景观效果。
本桥由鱼腹式拱肋搭配斜吊杆与桥面系相连，鱼腹式拱美观、大方，气势宏伟，具有现代气息，搭配斜吊杆，线形流畅，桥面系纵、横梁结构高度小，桥梁整体视觉效果通透，结构线形轻盈、流畅、活泼，桥型结构新颖，线条简洁流畅，像一条出水金鱼横卧于盘龙江上。
全桥拱肋平面呈“X”形，拱肋立面呈鱼腹式异型拱，拱肋截面高800mm、宽600mm，为等截面钢箱拱，拱轴线方程为x=t-y/i=t-1.0913y，y=4ft(1-t/L)/L=0.8t(1-t/38833)，拱肋计算跨径L=38833mm，矢跨比1/5，计算矢高f=7766.6mm，斜率i=tg42.5°=0.9163。
桥面系梁采用3根截面尺寸300×400mm的箱形梁加横向联系杆件制作而成，系梁在桥梁立面呈圆弧形，圆弧半径R=235.7m；横梁采用φ245×18mm的无缝钢管，横梁与系梁焊接连成整体，通过拉杆与拱肋连接。设计概算230万元设计概算230万元
