中国人民解放军某部队新营地场地平整工程竣工验收
发布者： 发布时间：2014-04-11 2014年4月17日上午10点，部队组织了新营地场地平整工程主体工程验收，各参建方及成都局军区质检站经过现场实测实量和资料检查，一致同意该项目通过验收。
一、项目简介
受业主委托，我院于2011年开始该项目的方案设计，历时近两年，经过多次方案调整，2012年8月完成了施工图设计，于2013年3月开工建设，2014年4月完工，工程投资约3000万（设计概算）。
中国人民解放军某部队新营地场地位于云南省昆明市盘龙区双龙乡小石桥村北西侧的石头山，距昆曲高速约1km，距离双龙乡政府所在地约6km。本项目为部队新营地场地平整工程，建筑场地东西宽约90～570m，南北长约640～800m，占地面积为330亩，工程面积约91000m2，受业主委托，我院对该项目进行施工图设计，设计内容包括场地土方竖向工程、边坡防护工程、沉降处理工程三部分内容。
（一）土方竖向工程
本次工程土方竖向设计分三个部分：

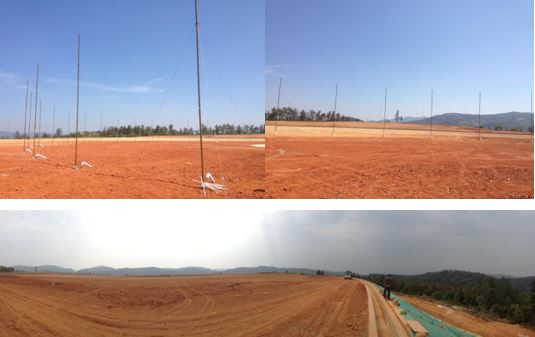

1号区域为架设天线阵地，该区域为半径165米的圆形阵地，圆心坐标X=2585561.24，Y=902580.96，面积85486.5平方米，阵地设计标高2199，填方337236立方米，挖方198276立方米。
2号区域为天线阵地与北面平台之间的过渡区域，由于天线阵地平台和北面山包要求仰角不大于3°，所以标高由北向南逐渐降低，该区域面积17710平方米，填方295立方米，挖方155826立方米。
3号区域为天线阵地北面平台，平台标高2202.5，该区域面积11200平方米，填方9826立方米，挖方31864立方米。该区域为调整土方区域，填方土体不够可从该区域挖取，耕植土和杂填土弃方可以堆放于此区域，整平后标高不能超过2204。
本项工程总填方为341357立方米，总挖方为385967立方米。
（二）边坡防护工程
1. 填方路堤
1）填方坡高H≤9米
在阵地区域边缘外设置50厘米宽硬路肩，向下放1：1.5边坡接到现状地面线，填高大于3m段坡脚处设置护脚挡墙（墙高H=1米）接到现状地面线。墙脚截水沟设置矩形截水沟。各部具体尺寸详见路基处理图及边坡防护设计图。
2）填方坡高9米＜H≤18米
在阵地区域外边缘外设置50厘米宽硬路肩；向下放8米高，坡度1：1.5边坡；设置宽度为2米的边坡平台（平台上设置截水沟）；再向下放1：1.75边坡，并在坡脚处设置护脚挡墙（墙高H=1米）接到现状地面线；在墙脚设置矩形截水沟。
3）填方坡高H >18米
在天线阵地区域外边缘设置50厘米宽硬路肩；向下放三台边坡：第一台坡高8米，坡度1：1.5；设置宽度为2米的边坡平台（平台上设置截水沟）；第二台坡高8米，坡度1：1.5，第二台坡脚设置10宽平台，坡度1：10；第三台坡坡度1：1.5；并在坡脚处设置护脚挡墙（墙高H= 3米）接到现状地面线；在墙脚设置矩形截水沟。
为保证边坡稳定，填方段中铺设钢塑单向150型土工隔栅。

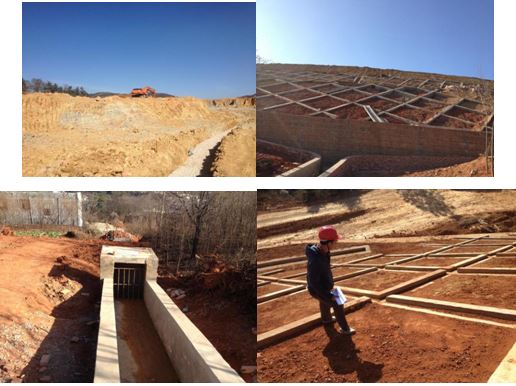

各坡面均采用方格形截水骨架植物护坡，坡墙脚外的截水沟采用距形截水沟。各部具体尺寸详见路基处理图及边坡防护设计图。
2. 挖方路堤
挖方段基本与现有地面接平，不扰动原有地形结构，未做防护。
3. 挡土墙及边坡防护设计
本段填方路段两侧主要为山地及部分农业用地等，道路放坡征地范围内有一栋新建砖房构造。填方高度大于3米段设置墙高H=1米的护脚墙；避开砖房段，填方高度大于21米段设置墙高H=3米的挡墙。

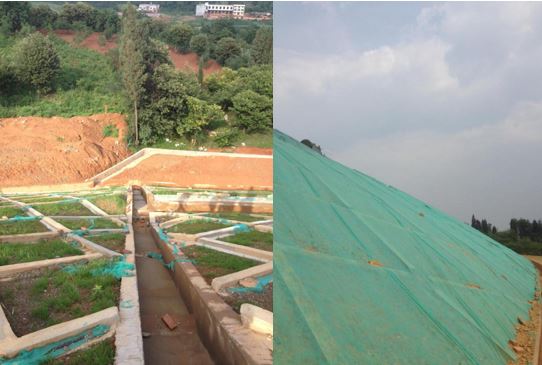

边坡防护从景观及保持坡面稳定的角度上，采用方格形截水骨架植物护坡，坡面主要以植草为主。
在填方路段采用方格形截水骨架护坡，方格区域内植草防护。坡脚采用护角墙或挡墙支护。在挖方路段维持原状。
（三）天线基础沉降处理
根据技术条件，甲方要求阵地天线基础高差不超过1cm。场地为半挖半填，天线重量较轻，对于挖方区域天线基础基本不会沉降。而填方区域最大处垂直高度为20.5m，根据计算地基及填方部分总沉降接近1m，工后沉降约70cm。根据详勘资料，地下岩层埋深较深，地表以下50m深度范围内为粘土层。采用地基处理、桩基等方式处理沉降问题难度较大，而且费用较高，。结合工程实际情况考虑采用地表后处理的方式进行处理，具体为：天线基础设置为可调节方式，使用中加强观测，同时根据基础沉降同步调整天线基座标高，以满足使用功能要求。
