关于CIPP原位固化法在管道修复中的初步探索
发布者：编辑 发布时间：2024-05-302023年中央经济工作会议上，习近平总书记强调：“建设城市地下管网是城市的“里子”工程，咱们中国传统都是要‘面子’，实际‘面子’、‘里子’要一起要，要更重‘里子’”。为了进一步做好“里子”，地下管网改造成为城市更新工作一项重点任务，各地都在着力加速推进。而非开挖地下管道修复技术为地下管网改造提供了“微创”诊疗，不挖路、不封路，短期就能快速修复破损管道。
CIPP原位固化法是一种非开挖地下管道修复技术，起源于上世纪英国，为目前使用最广泛的地下管道非开挖修复技术之一。其原理为不开挖破坏现有管道，在现状管道内新做一个浸有树脂的软管（通常为玻璃纤维或其它增强材料），对软管充气，使软管鼓气撑开，再通过加热使软管固化与原管道紧贴，形成一个具有独立结构强度、可单独支撑外部压力和内部水压、耐腐蚀、能有效改善水流情况的内衬层，最终达到修复的目的。
CIPP原位固化法可修复管道存在的破裂、错口、脱节、树根侵入、渗漏等缺陷问题，适用于管径为DN150mm～DN1500mm的各类管线。
CIPP原位固化法有点状原位固化修复、翻转法热水固化内衬修复、紫外线光固化内衬修复等技术。由于紫外线光固化内衬修复工艺固化速度快、效率高，能够在短时间内恢复管道的正常使用；对修复管道长度无限制，可在施工过程中根据待修复管道实际长度来进行灵活裁切；同时，该技术还具备环保、无污染的特点，下文将以“CIPP原位紫外线光固化内衬修复”技术进行探索。
CIPP原位紫外线光固化内衬修复技术工艺：
1、现场勘查与评估

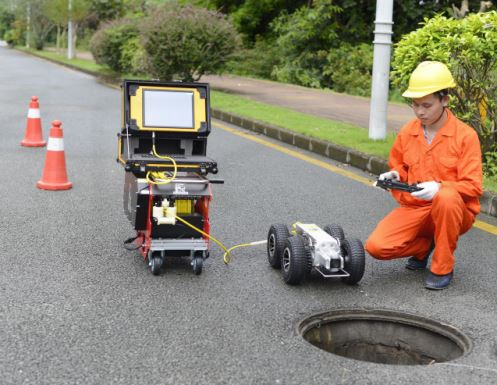

使用CCTV管道检测机器人对管道内部情况进行视频检测，收集包括管道的材质、直径、破损程度、走向以及周围环境等管线属性信息。
2、方案设计
根据检测报告和管线实际情况，设计内衬修复的具体方案，确保修复后的管道能满足原有的承重和过流需求，确定软管的尺寸和壁厚。
3、准备工作
在施工区域设置安全围挡，进行交通导流，确保施工安全。清理管道，使用高压水枪或机械清淤，必要时进行毒气检测，确保作业安全。
4、封堵与降水
使用气囊或其他封堵装置对施工段上下游进行封堵，防止水流干扰，抽除管内积水，确保作业环境干燥。
5、软管安装
将浸有树脂的软管通过检查井送入待修复的管道中，软管充气，使软管膨胀紧贴原有管道壁。
将紫外光固化灯置于软管内部，通过遥控操作，沿着软管长度方向移动，照射树脂。树脂在紫外光的作用下迅速固化，形成坚硬、光滑且具有高强度的内衬管道。
完成固化后，使用CCTV再次检查修复效果，确保管道内衬完整无缺陷。进行闭水试验，验证修复段的密封性能。
移除施工围挡，清理现场，恢复原有设施。

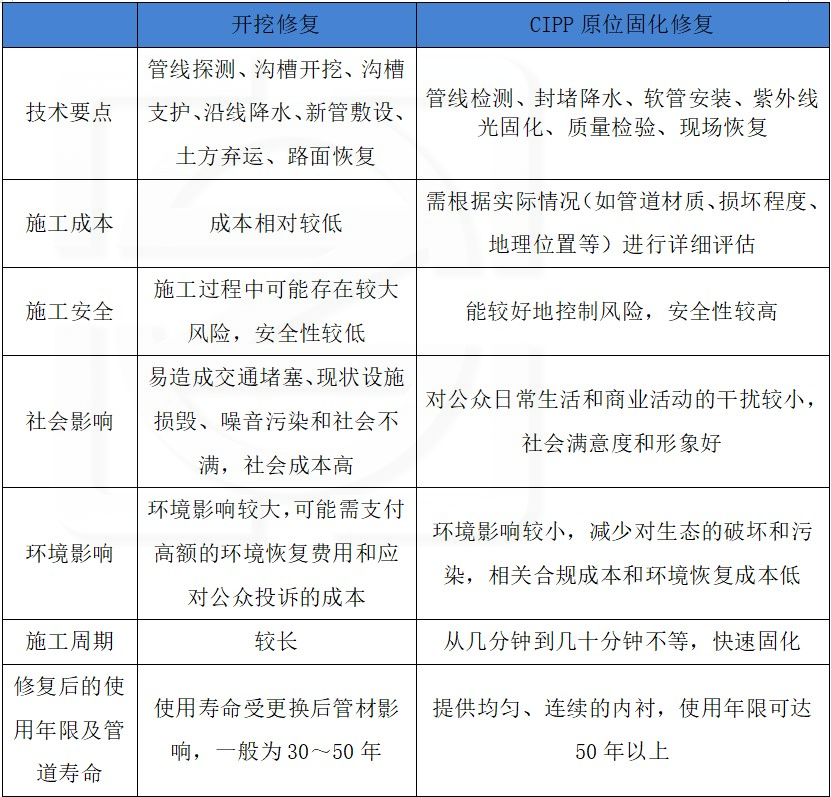

“开挖修复与CIPP原位紫外线光固化内衬修复”对比表
通过对比，相比于开挖修复，非开挖修复技术优势显著，对施工环境、地面交通、周边设施和建筑物基础影响小，极大减少了综合成本；且施工效率高，可修复类型广，修复效果好，能够满足施工的安全性和环保性。对于城区交通量大的道路、地面设施集中、工期要求短、难以进行开挖作业的区域等情况具有较大优势，能够在不影响城市正常运作的情况下完成管道的更新修复工作。
地下管道更新修复是一个复杂的过程，下一步工作将根据管道的材质、损坏程度、地理位置以及资金预算等因素，积极探寻CIPP原位固化法个性设计方案，以实现最佳更新修复效果。
CIPP原位固化法是一种非开挖地下管道修复技术，起源于上世纪英国，为目前使用最广泛的地下管道非开挖修复技术之一。其原理为不开挖破坏现有管道，在现状管道内新做一个浸有树脂的软管（通常为玻璃纤维或其它增强材料），对软管充气，使软管鼓气撑开，再通过加热使软管固化与原管道紧贴，形成一个具有独立结构强度、可单独支撑外部压力和内部水压、耐腐蚀、能有效改善水流情况的内衬层，最终达到修复的目的。
CIPP原位固化法可修复管道存在的破裂、错口、脱节、树根侵入、渗漏等缺陷问题，适用于管径为DN150mm～DN1500mm的各类管线。
CIPP原位固化法有点状原位固化修复、翻转法热水固化内衬修复、紫外线光固化内衬修复等技术。由于紫外线光固化内衬修复工艺固化速度快、效率高，能够在短时间内恢复管道的正常使用；对修复管道长度无限制，可在施工过程中根据待修复管道实际长度来进行灵活裁切；同时，该技术还具备环保、无污染的特点，下文将以“CIPP原位紫外线光固化内衬修复”技术进行探索。
CIPP原位紫外线光固化内衬修复技术工艺：
1、现场勘查与评估
使用CCTV管道检测机器人对管道内部情况进行视频检测，收集包括管道的材质、直径、破损程度、走向以及周围环境等管线属性信息。
2、方案设计
根据检测报告和管线实际情况，设计内衬修复的具体方案，确保修复后的管道能满足原有的承重和过流需求，确定软管的尺寸和壁厚。
3、准备工作
在施工区域设置安全围挡，进行交通导流，确保施工安全。清理管道，使用高压水枪或机械清淤，必要时进行毒气检测，确保作业安全。
4、封堵与降水
使用气囊或其他封堵装置对施工段上下游进行封堵，防止水流干扰，抽除管内积水，确保作业环境干燥。
5、软管安装
将浸有树脂的软管通过检查井送入待修复的管道中，软管充气，使软管膨胀紧贴原有管道壁。

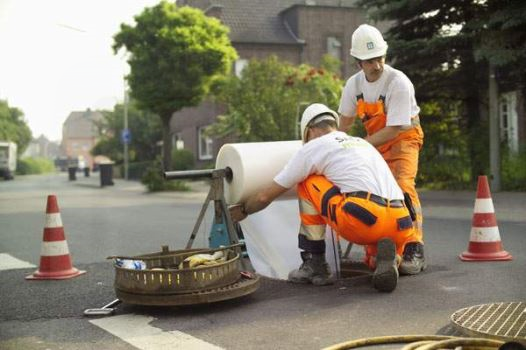

软管送入管道（来源于网络）

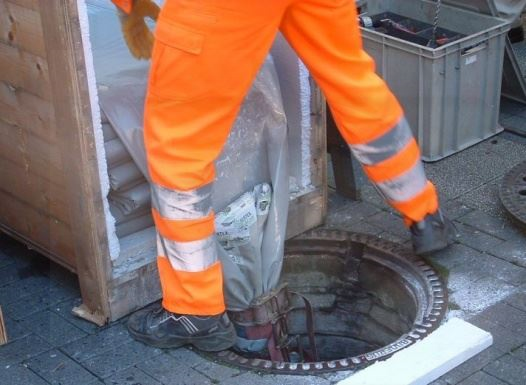

端口安装扎头（来源于网络）
6、紫外光固化将紫外光固化灯置于软管内部，通过遥控操作，沿着软管长度方向移动，照射树脂。树脂在紫外光的作用下迅速固化，形成坚硬、光滑且具有高强度的内衬管道。

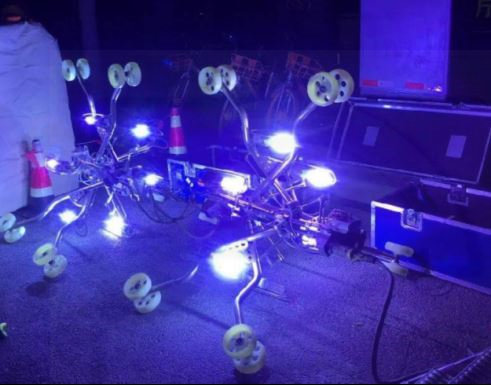

紫外光固化机（来源于网络）

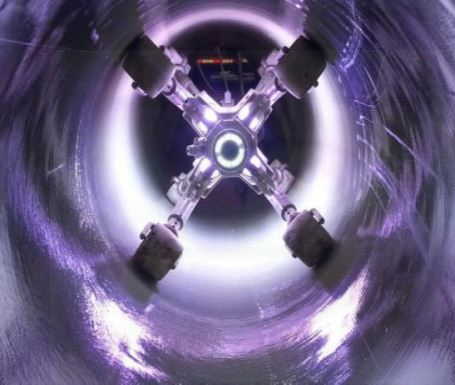

紫外光固化（来源于网络）
7、质量检验完成固化后，使用CCTV再次检查修复效果，确保管道内衬完整无缺陷。进行闭水试验，验证修复段的密封性能。

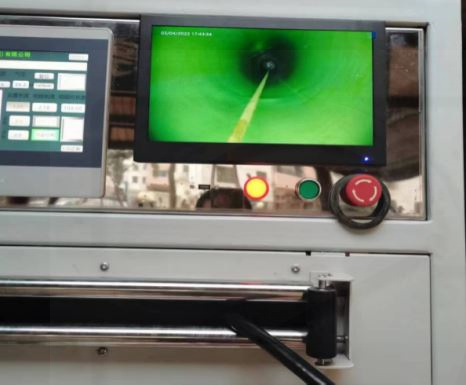

CCTV质量检测（来源于网络）
8、现场恢复移除施工围挡，清理现场，恢复原有设施。

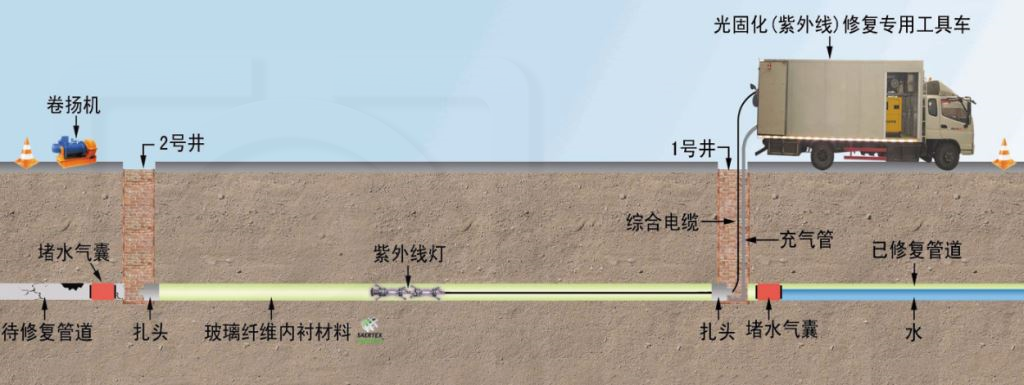

CIPP原位紫外线光固化内衬修复示意图（来源于网络）
在初步探讨CIPP原位紫外线光固化内衬修复技术工艺后，不难发现，这一现代修复方法在城市基础设施维护中扮演着越来越重要的角色。而明开挖技术作为管道建设和修复的传统方法，在过去的几十年里发挥了巨大的作用。在面对城市地下管道系统的更新修复问题时，选择合适的方法至关重要，以下将从多个维度对二者进行对比分析。“开挖修复与CIPP原位紫外线光固化内衬修复”对比表
地下管道更新修复是一个复杂的过程，下一步工作将根据管道的材质、损坏程度、地理位置以及资金预算等因素，积极探寻CIPP原位固化法个性设计方案，以实现最佳更新修复效果。
五分院供稿
